P01_Chata Hrdlička

Datum: 10.10.2013

Kategorie: Rodinné domy

název: P01_Chata Hrdlička

místo: Chatová osada Hrdlička, Čím

stupeň: DPS

datum: 09/2013

firma: RH-architekti s.r.o., KULŠTEJN s.r.o.

investiční náklady: 500.000,-Kč

Předmětem projektu je zřízení nového střešního pláště a dřevěného obkladu fasád. Součástí návrhu je rovněž včlenění soc. zázemí do předsíně 1.NP a provedení hydroizolace a obvodové drenáže částečně zapuštěného 1.PP. Úpravou se nijak nemění zastavěná plocha objektu a nejsou dotčeny nosné konstrukce.

Rekreační chata se zděným 1.PP částečně zapuštěným do svahu. 2.NP je stojí na podezdívce je tvořeno lehkou ocelovou trubkovou konstrukcí s oboustranným dřevěným obkladem a vloženou tepelnou izolací, nyní již zcela degradovanou.

Stávající pultová střecha s původně plechovou krytinou, v pozdějších letech překrytou natavenými asfaltovými pásy, je již za hranicí své životnosti a vykazuje četné poruchy způsobující zatékání do interieru chatky. Stejně tak vnější obložení stěn vykazuje nesoudržnost k podkladní konstrukci a obvodové konstrukce obecně jsou v současné době bez jakékoliv funkční tepelné izolace.

Dispoziční řešení zůstává zachováno. Pouze do prostoru verandy je vestavěno sociální zařízení (sprcha, WC, umyvadlo) a kuchyňský kout je přesunut do obytné místnosti.

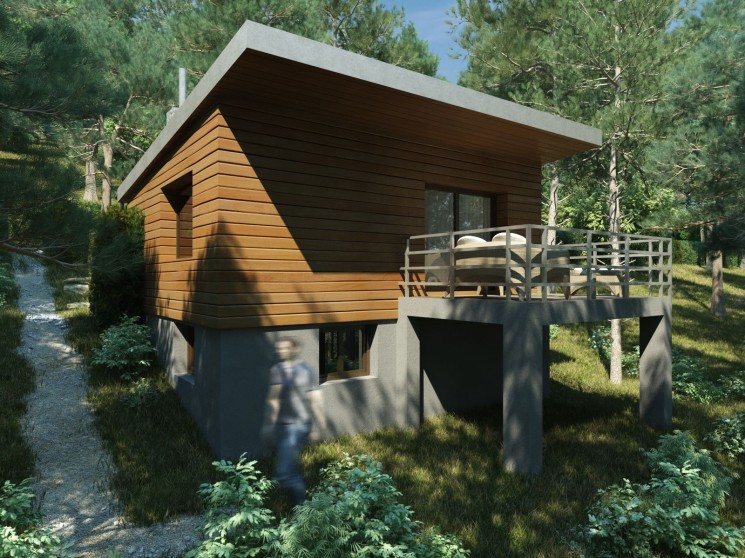

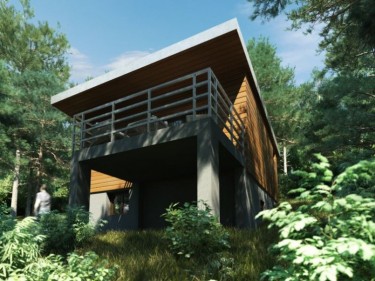

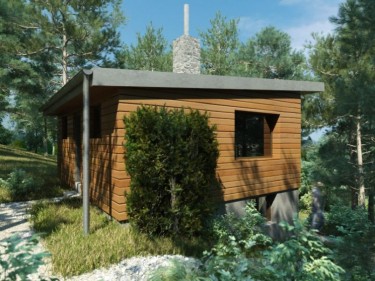

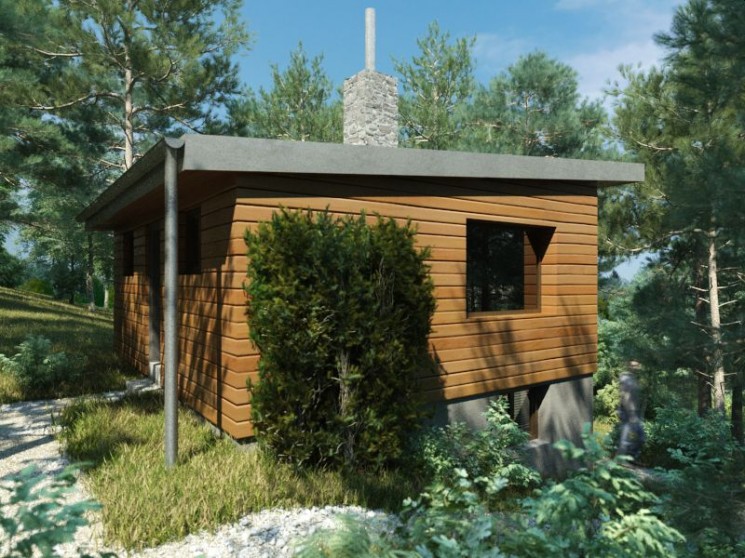

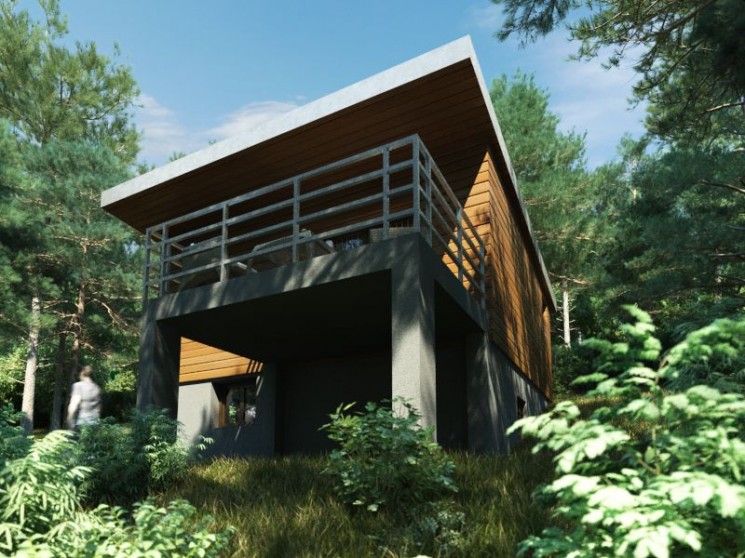

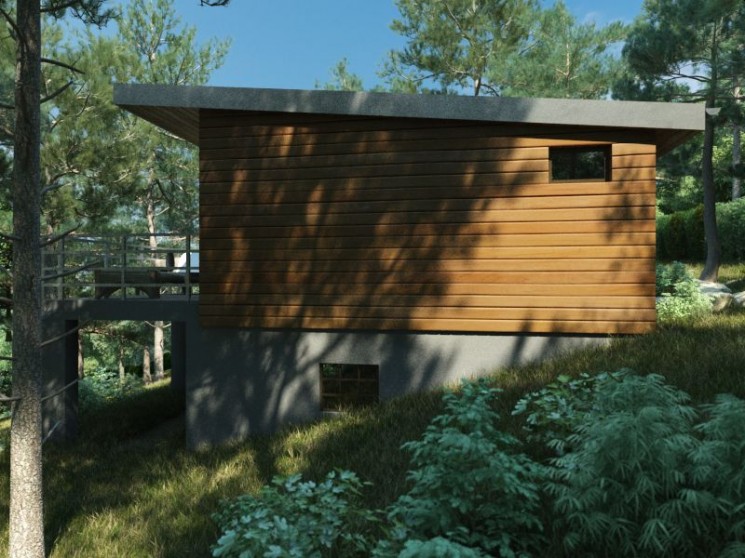

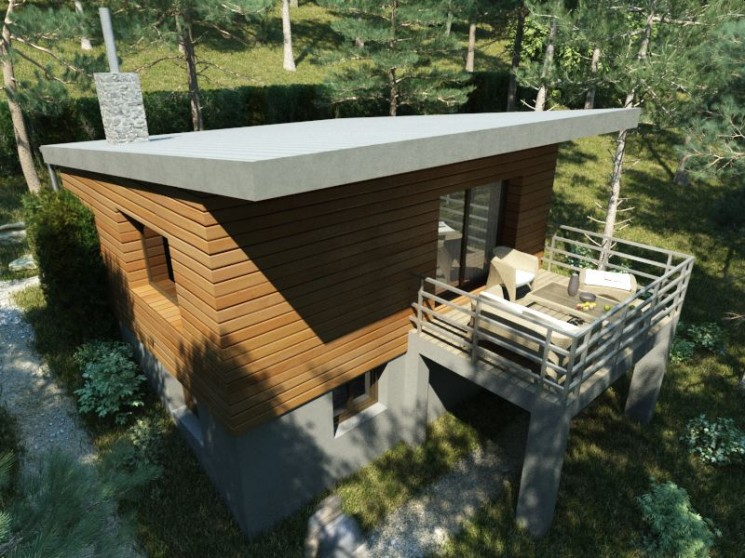

Stavebně technické řešení pultové střechy spočívá v realizaci dřevěného roznášecího roštu na stávající nosné konstrukci, opatřeného bedněním a hydroizolací z asfaltových modifikovaných pásů (Glastech 40 Special nebo odp.). Do skladby střechy je vložena tepelná izolace z minerální vlny o tl. 160mm. Dřevěný obklad fasád je tvořen dřevěnými modřínovými lamelami opatřenými bezbarvou lazurou (Xyladecor Tinova nebo odp.). Obklad je řešen jako odvětrávaný s vloženou tepelnou izolací z minerální vlny o tl. 160mm.

Vnitřní rozvody instalací technických zařízení budov jsou beze změn. Nové zařizovací předměty jsou napojeny na stávající odpad WC v 1.PP
